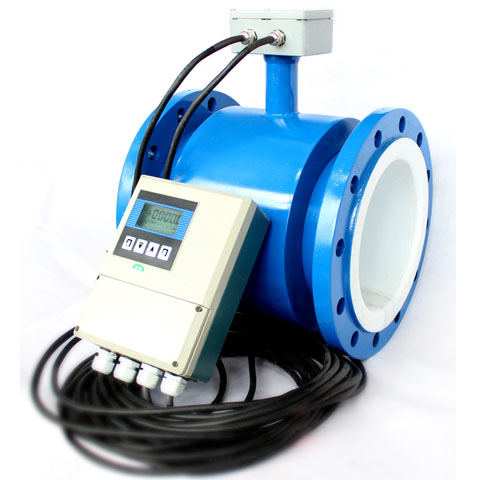

?SLF分體式電磁流量計是一種根據法拉電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線,屬?lài)?guó)內首創，技術達到國內領先水平。電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。 ?SL-LDF分體式電磁流量計工作原理 電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料非導磁合金短管。兩只電極沿管徑方向穿通壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為Ｂ的工作磁場。此時，如果具有一定電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與平均流速V 的乘積。電動勢Ｅ(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。 E＝KBdV式中: E――――為電極間的信號電壓(V) B――――磁通密度(T) d――――測量管內徑 V――――平均流速(m/s) 式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E＝KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。由E＝KBdV可知，被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說，只要用普通的水實際標定后就可測量其他任何導電流體介質的體積，而不需作任何修正，這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并具有很高的可靠性。 1、量程范圍確認 一般工業用電磁流量計被測介質流速發2～4m/s為宜，在特殊情況下，最低流速應不小于0.1m/s，最高不大于８m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。在量程Ｑ已確定的條件下，即可根據上述流速Ｖ的范圍決定流量計口徑Ｄ的大小，其值由下式計算：Q=V·π(D/2)2=0.002826VD2 Q：流量(/h) D：管道內徑 V：流速(m/h)
?SLF分體式電磁流量計產品安裝及使用 1、對外部環境的要求 a、流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。 b、流量計最好安裝在室內,若必須安裝于室外,應避免雨水淋澆,積水受淹及太陽曝曬，須有防潮和防曬措施。 c、流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。 d、為了安裝、維護、保養、方便，在流量計周?chē)栌谐鋵?shí)的安裝空間。 e、流量計安裝場所應避免有強磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。 9、流量計安裝時注意事項
a、安裝尺寸一定要計算準確，否則容易泄露或安裝不上。
b、流體流向必須與傳感器表面上的流向箭頭保持一致。
c、流量計的電極軸線必須近似水平，否則影響測量精度。
d、傳感器兩邊的法蘭必須保持平行否則容易泄露。
e、為了避免在安裝后形成旋渦流動，應保證工藝配管、密封件、流量計同軸連接不能錯開。
f、安裝流量計時，嚴禁在緊靠流量計法蘭處電焊施工，以免燒傷流量計襯里。
g、對不同性質的工藝管道，應采用相應的接地方式(見傳感器接地)。
h、對于腐蝕性介質，最好應垂直安裝，被測介質自下往上流動，這樣可以避免固體顆粒在流量計管道中沉積,使襯里腐蝕均勻，延長使用壽命。
i、對于測量管口徑大于200mm，為了方便，可采用伸縮頭
| 執行標準 | JB／T 9248—1999 | ||||
| 公稱通徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
| 最高流速 | 15m／s | ||||
| 精確度 | DNl5～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) | |||
| DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | ||||
| 流體電導率 | ≥5uS／cm? | ||||
| 公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊訂貨 | |
| 環境溫度 | 傳感器 | —25℃—十60℃ | |||
| 轉換器及一體型 | —10℃—十60℃ | ||||
| 襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA | ||||
| 最高流體溫度 | —體型 | 70℃ | |||
| 分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) | |||
| 聚氨酯襯里 | 80℃ | ||||
| 聚四氟乙烯襯里 | 100℃；150℃(訂貨時注明) | ||||
| 聚全氟乙丙烯(F46) | |||||
| 加網PFA | |||||
| 信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | ||||
| 電極刮刀機構 | DN300—DN3000 | ||||
| 連接法蘭材料 | 碳鋼 | ||||
| 接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | ||||
| 進口保護法蘭材料 | DN65—DNl50 | 不銹鋼1Crl8Ni9Ti | |||
| DN200～DNl600 | 碳鋼十不銹鋼1Crl8Ni9Ti | ||||
| 外殼防護 | DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | |||
| 其他傳感器、——體型流量計和分離型轉換器 | IP65 | ||||
| 間距(分離型) | 轉換器距離傳感器一般不超過100m | ||||
轉換器技術數據
電源 | 交流 |
<span xm |
直流 | 11—40V | |
操作鍵和顯示 | 按鍵式 | 4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程；3行LCD寬視角、寬溫、帶背光顯示；第1行顯示流量值；第2行顯示流量單位；第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 |
磁鍵式 | 2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程；2行LCD寬視角、寬溫、帶背光顯示：第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。第2行：顯示流量。 | |
內部積算器 | 正向總量、反向總量及差值總量。 | |
輸出信號 | 單向模擬輸出 | 全隔離，負載≤600D．(20mA時)；上限：0—21mA可選，每檔lmA；下限：0—21mA可選，每檔1mA；正、反向流量輸出方式編程。 |
雙向模擬輸出 | 下限限制為?；?lt;span xm | |
雙向脈沖輸出 | 兩路輸出分別對應正向和反向流量頻率0～800Hz上限1—800Hz可選每檔IHz；方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 | |
雙路報警輸出 | 可報警(編程)高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； 帶隔離保護的晶體管開關輸出可吸收250mA的電流耐壓35V.(與脈沖輸出不隔離) | |
數字通訊 |
<span xm | |
襯里的選擇
襯里材料 | 主要性能 | 最高介質溫度 | 適用范圍 | |
<span xm | 分離型 | |||
聚四氟乙烯（<span xm | 是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 | 70℃ |
<span xm | <span xm |
聚全氟乙丙烯（<span xm | 同<span xm | 同上 | ||
聚氟合乙烯（<span xm | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ | ||
聚氯丁橡膠 | <span xm |
<span xm | 水、污水、弱磨損性的泥漿礦漿。 | |
聚氨酯橡膠 | <span xm <span xm | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 | |
進口保護法蘭和接地法蘭(或接地環)的選擇
蘭種類 | 適 用 范 圍 |
接地法蘭<span xm | 適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
進口保護法蘭 | 當介質有強磨損性時選用。 |
電極的選擇
電極材料 | 耐蝕及耐磨性能 |
不銹鋼<span xm | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
哈氏合金<span xm | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
哈氏合金<span xm | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：<span xm |
鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸<span xm |
鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐<span xm |
鉑／鈦合金 | 幾乎能耐<span xm |
不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | |
1.選型代碼：
型號 | 說明 | |||||||||
SL-LDF— | □ | □ | -□ | □ | □ | □ | □ | □ | -□ | |
通徑 | 10-2600mm | |||||||||
組合 | S | 一體型 | ||||||||
電極材料 | M | 不銹鋼 | ||||||||
T | Ti（鈦） | |||||||||
D | Ta（鉭） | |||||||||
H | 哈氏合金 | |||||||||
P | Pt鉑 | |||||||||
N | Ni鎳 | |||||||||
輸出方式 | 0 | 無輸出 | ||||||||
1 | 4-20mA/1-5KHz | |||||||||
2 | 4-20mA | |||||||||
襯里材料 | X | 橡膠 | ||||||||
F | 聚四氟乙烯 | |||||||||
P | 聚乙烯 | |||||||||
J | 聚氨酯橡膠 | |||||||||
就地顯示 | 0 | 無就地顯示 | ||||||||
1 | 就地顯示 | |||||||||
通訊方式 | 0 | 無通訊 | ||||||||
1 | RS485 | |||||||||
2 | RS232 | |||||||||
3 | Mobdus | |||||||||
4 | Hart | |||||||||
接地 | 0 | 無接地環 | ||||||||
1 | 有接地環 | |||||||||
2 | 有接地電極 | |||||||||
上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
2.測量范圍的選擇
公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） | 公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） |
10 | 0.0142～3.3912 | 0.0848～2.826 | 300 | 12.717～3052 | 76.302～2543 |
15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 |
20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 |
25 | 0.0883～21.195 | 0.5298～17.6625 | 450 | 28.62～6867 | 171.68～5722 |
32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 |
40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 |
50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 |
80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 |
100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 |
125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 |
150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 |
200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 |
250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
